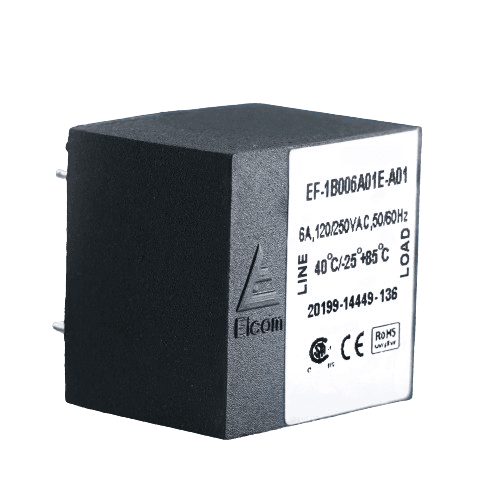

  • image0

EA03

Specification
certiicon1
certiicon1
certiicon1
  • Reference Standard

    EN60939-3:2015 & EN60939- 2:2005 standards.

  • Approvals

    CE, CSA, ROHS

Specification
starIcon

Technical
Specification

Parameters
Specification
Operating voltage
120/250 VAC
Current rating
1A-10A
Frequency
50/60Hz
Voltage drop
1 Volt max.
High potential test voltage
P -> E 1500VAC P -> N 1414VDC (applicable excluding surge suppressor filter)
Insulation resistance
≥ 300 MΩ @ 500VDC (PN→E)
Operating temperature
40°c /-25°c +85°c
starIcon

Approvals

Parameters
Specification
CE marking
Yes
cCSAus
Yes
Features

Features
of
EA03
Filter

  • All filters provide high attenuation performance.

  • All filters provide high attenuation performance.

  • Compact PCB-mountable design.

  • Input and output connection through soldering pins.

  • Single stage.

  • All filters compliance to EN60939-3:2015 & EN60939- 2:2005 standards.

Benefits

Benefits
of
EA03
Filter

  • Plastic housing with good aesthetic.
  • Filters available in medical version without capacitor to earth.
  • With surge suppressor filters also available.
  • Applications - Electrical and electronic equipment, Consumer product, Medical equipment, SMPS, Test & measurement equipment, Small to medium-sized machines and household equipment
Download PDF
PDF
Elcom EA03 Data Sheet
437 KB

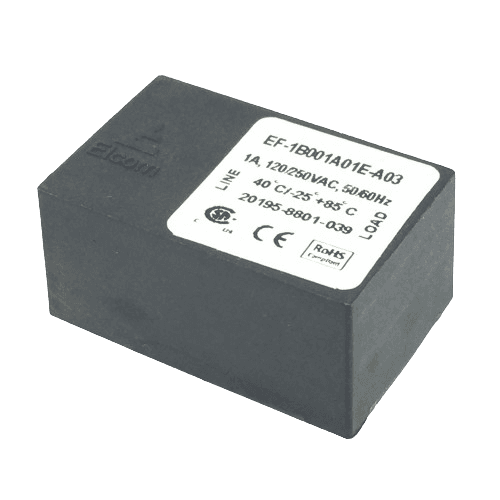

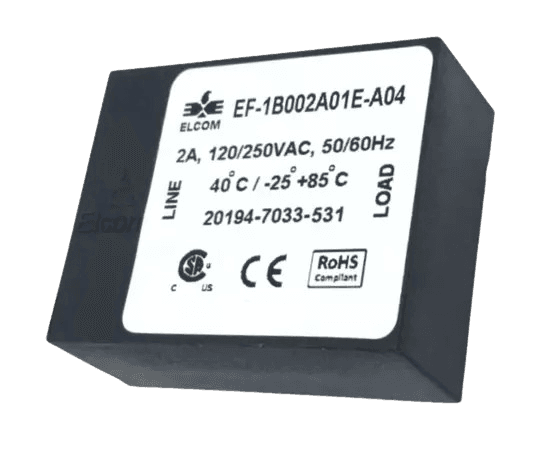

Similar products
